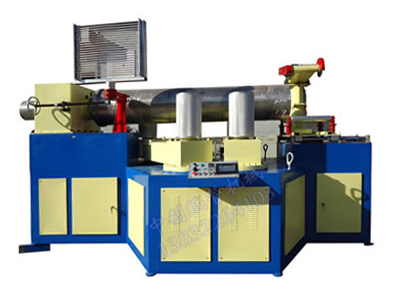

HT-4550B數控紙管機
來源:雄縣中創紙管機械科技有限公司 發布時間：2017/4/8 10:54:52 點擊：
功能描述：設計理念簡約、緊湊、穩定。
生產用途參考：各種大型工業紙芯管。
產品特點： 1、主體采用厚重型鋼板經數控切割后焊接而成，機架穩重不易變形，振動小。
2、主傳動采用硬齒面全油浴鏈條傳動，低噪聲，低發熱，高轉速，大轉矩。
3、主電機采用矢量型高扭矩變頻器調速.
4、可選備數控同步追剪系統，切臺由精密滾珠絲杠和高性能伺服電機驅動。
5、配備脈沖定長控制，配合前饋補償功能，在不同主機運行速度下保證了切割長度一致。
6、采用PLC控制系統，提高切割響應速度，切割長度控制比以往更加準確。
7、配置新型的操作面板和大尺寸彩色觸摸屏人機界面操作。
8、可選配帶多功能底紙供應裝置，斷紙自動停機功能。
9、可選配整體供紙架、供膠涂膠架、導紙裝置一體化聯動裝置，全電動調節.
10、模塊化電氣布局設計，使用、維護、維修更方便更科學。
| |
|
HT-4550B型數控紙管機：
|
技術參數
|
控制系統
|
|
卷繞紙張層數
|
3-30層
|
PLC控制器
|
臺灣臺達
|
|
最大卷管直徑
|
600mm
|
人機界面
|
彩色觸摸屏
|
|
最小卷管直徑
|
200mm
|
程序版本
|
HT/4.0
|
|
最大卷管厚度
|
25mm
|
變頻器
|
深圳易驅
|
|
最小卷管厚度
|
5mm
|
執行器件(接觸器等)
|
中國正泰產品
|
|
卷芯模具固定方式
|
法蘭加頂緊
|
信號元件(光電開關等）
|
歐姆龍產品
|
|
卷繞機頭
|
四機頭雙皮帶
|
氣動元件
|
恒一產品
|
|
切割方式
|
單圓刀無阻力切割
|
調角電機
|
嘉誠
|
|
上膠方式
|
單/雙面上膠
|
同步控制
|
氣動 / X軸伺服絲桿Z軸步進絲桿
|
|
定長方式
|
光電（編碼器可選配）
|
同步跟蹤切管系統
|
氣缸 / 伺服同步跟蹤切割
|
|
操作人數
|
1-4人
|
|
|
|
卷出紙管速度
|
3-15米/分鐘
|
配備裝置
|
|
輸入電源
|
380V三相四線（其他電壓定制）
|
自動落管架
|
有
|
|
規格尺寸
|
皮帶對角
|
電動
|
|
主機尺寸：長×寬×高
|
5020mm×2300mm×2150mm
|
皮帶松緊調節
|
機械調節
|
|
占地面積：長×寬
|
25m×15m
|
主機擺角
|
可選配
|
|
輪轂高度
|
450mm
|
自動供膠水
|
氣動隔膜泵
|
|
最小輪距
|
1000mm
|
紙帶自動供滑潤油
|
自動
|
|
最大輪距
|
1500mm
|
張力調節
|
機械調節
|
|
總質量
|
5500kg
|
紙架類型
|
整體紙架
|
|
傳動系統
|
卷管皮帶
|
帆布帶/片基帶
|
|
主機功率
|
30KW
|
附送配件
|
|
輪轂轉速
|
47r/min
|
卷管芯棒
|
1條
|
|
輪轂輸出扭矩
|
3360N.m
|
卷管皮帶
|
1套
|
|
傳動方式
|
齒輪傳動和鏈傳動
|
應用工具
|
有
|
|
傳動鏈型號
|
32A
|
底、面紙裝置
|
有
|
|
輪轂驅動
|
4輪驅動
|
|
|
|
切刀電機
|
步進電機/齒輪電機
|
|
|
|
軸承
|
哈軸
|
|
|
|
